指南车

指南车是古代一种指示方向的车辆,也作为帝王的仪仗车辆。指南车起源很早,历代曾几度重制,但均未留下资料。直至宋代才有完整的资料。它利用齿轮传动系统和离合装置来指示方向。指南车的自动离合装置显示了古代机械技术的卓越成就。
指南车复原模型
对于指南车的研究制作则是在使用时先人为地进行调整,使木仙人的手指向正南。若马拖着辕直走,则左右两个小平轮都悬空,车轮小齿轮和车中大平轮不发生啮合传动,因此木人不转,当然也不会改变指向。若车子向右拐弯,则车辕的前端也必向左,而其后端则必偏右。车辕的这种变化,会使系在车辕上的吊悬两小平轮的绳子发生相应的松紧,从而把左边的小平轮向上拉,但仍使它悬空;而右边的小平轮则借铁坠子及其本身的重量往下落,从而造成了车轮小齿轮和大平轮的啮合传动。若车子向左转90度,则在转弯时,左轮不动,右轮要转半周。与右轮相连的小齿轮也就转半周(即转过12个齿),经过小平轮传动到大平轮,则大平轮将以相反的方向转动12个齿,即1/4周(也即90度),这样木仙人在和车一起左转90度的同时,又由于齿轮的啮合传动右转了90度,其结果等于没有转动,所以它的指向仍然不变。车子向右拐弯的情况或其他运动情况的结果可以类推。

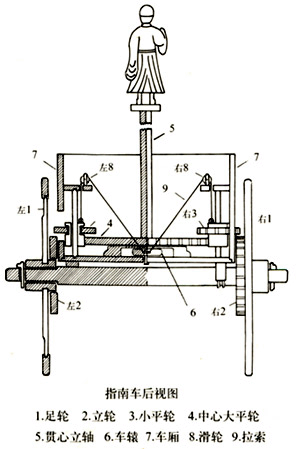

指南车结构示意图
总之任车子怎么转动,木仙人总能保持它的指向不变。
近代,对指南车的研究,受到了国内外学术界的广泛重视,提出了指南车内部结构的各种猜想,其中有英国学者郎基斯特提出的差动轮系机构。大英博物馆中的指南车就是按他的猜想复原制作的。
李约瑟博士在对指南车的差动齿轮作详细研究后指出:无论如何,指南车是人类历史上第一架有共协稳定的机械;当驾车人与车辆成一整体看待时,它就是第一部摹控机械。
